Hier ein paar Bilder, wie ich meine Zungenspitze bearbeitet habe:
Hier ein paar Bilder, wie ich meine Zungenspitze bearbeitet habe:

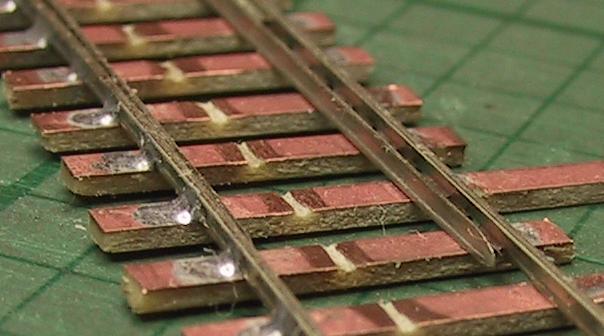

Hier kann man gut erkennen, wie die Zungenspitze oben ganz dünn
ausläuft.
Der winzige Spalt verschwindet, wenn die Zunge leicht an die Backenschiene
angedrückt wird, an dieser Weiche fehlt aber noch der Antrieb.

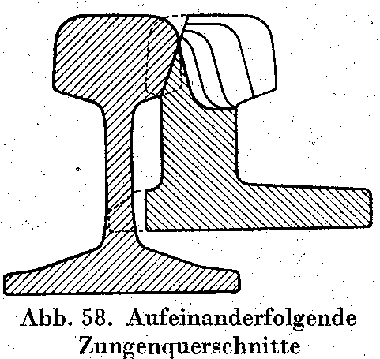

Bei echten Weichen sieht das ähnlich aus:
Das Bild ist aus: "Hartmann, Reichsbahnweichen und Reichsbahnbogenweichenweichen, Berlin 1940".
Über Zungenprofile staht da: "Sie [die Zungen] werden in ihrem
vorderen Teil auf der der Gleismitte zu liegenden Seitenfläche des
Kopfes so bearbeitet, dass sie zur Zungenspitze auslaufen..." Es wird also
der Kopf fast vollständig weggenommen, ein Bild dazu kommt morgen.
Weiter heist es: "Sie untergreifen damit deren Fahrkante [der Backenschiene]
und werden deshalb unterschlagende Zungen genannt." Es folgt ein Satz über
die geschächte Tragfähigkeit und Lastübertragung. "Zu diesem
Zweck werden die Zungen von einer Kopfbreite von 50mm an gegen die
Spitze zu abgeschrägt und außerdem auf eine kurze Länge
an der Spitze noch weiter und zwar so weit abgesenkt, dass selbst bei einem
Klaffen von der Zunge um 2-3mm oder bei seitlicher Abnützung der Backenschiene
noch kein Spurkranz in den Spalt zwischen Zunge und Backenschiene gelangen
und so zweispuriges Fahren eintreten kann, was immer zu Entgleisungen führen
würde."
Aufgrund der Materialdicken im Modell und der Fertigungsmöglichkeiten muss man bei dem Nachbau Kompromisse machen:

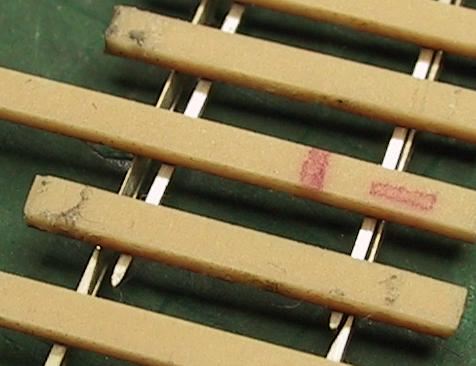

Die gleiche Situation wie auf dem ersten Bild von unten gesehen. Gut zu erkennen, das die Zungen auf ihrer Unterseite die ursprüngliche Breite behalten haben und die Backenschienen auf ein Minimum dünner gefeilt worden sind.

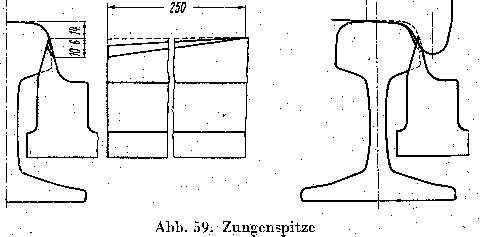

Die Zungenspitze ist auch beim Vorbild spitz zulaufend:
Hier erkennt man gut, dass der Schienenkopf der Backenschiene oben unbearbeitet bleibt und nur an der Innenseite abgeschrägt wird. Am Anfang der Zunge läuft das Rad noch vollständig auf der Backenschiene!

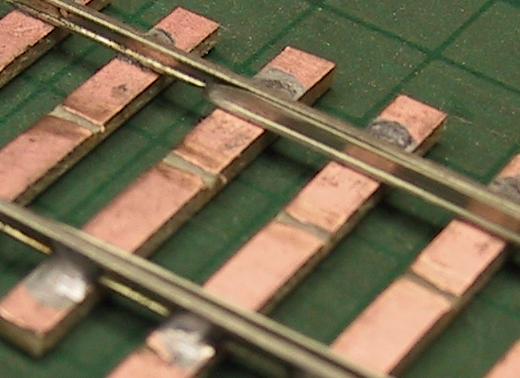

Die gleiche Modellsituation mit der Zunge in abliegender Stellung -

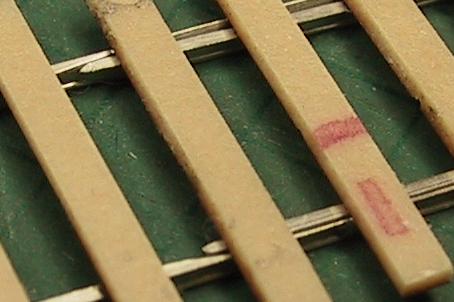

und das ganze nochmal von unten her gesehen.

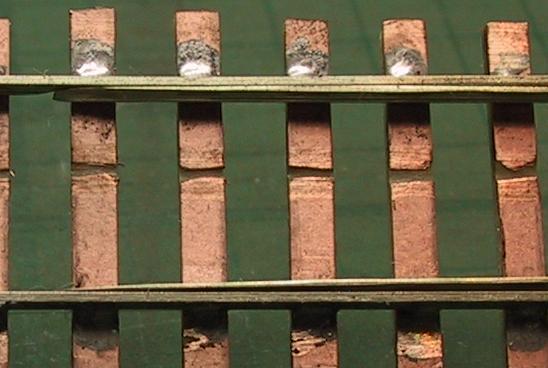

Die Weiche nochmal in der Draufsicht. Wie schon oben beschrieben, liegen die Zungen nicht ganz an, da der Antrieb noch fehlt. Mit leichtem Andruck verschwinden die Zungespitzen Tatsächlich "unter" der Backenschiene. Gut zu erkennen ist aber, dass der Kopf der Backenschiene wie beim Vorbild in voller Breite erhalten bleibt.
Edward von Flottwell
