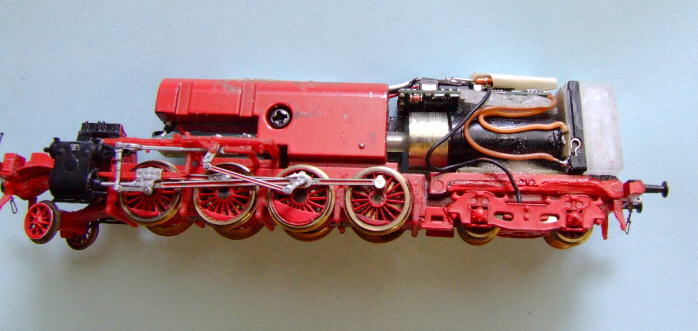

Hier sind ein Bild vom Dekodereinbau, Motorumbau und Lichteinbau in die
BRAWA N - Lok.
Zunächst wurde der originale Motor durch einen 10mm Glockenankermotor ersätzt.
Dieser wurde soweit, wie möglich, nach vorn verschoben, damit an der Tenderrückwand
der Lautsprecher Platz findet. Lautsprecher und Gehäuse müssen leicht bearbeitet werden
bis die Teile übereinander passen. Der Sounddekoder (SL74 von CT) findet seinen Platz
über Motor und Schwungmasse.
Mit SMD LEDs kann beidseitig eine Beleuchtung angebaut werden. (Nach einem Lautsprechertausch
fehlt die hintere Belechtung noch)
Die Lok hat die feineren Radsterne einer Minitrix BR41 bekommen sowie einen neuen Vorläuferradsatz
mit Pappspeichen.
... nun lösen wir einen kleinen "Wiederspruch"

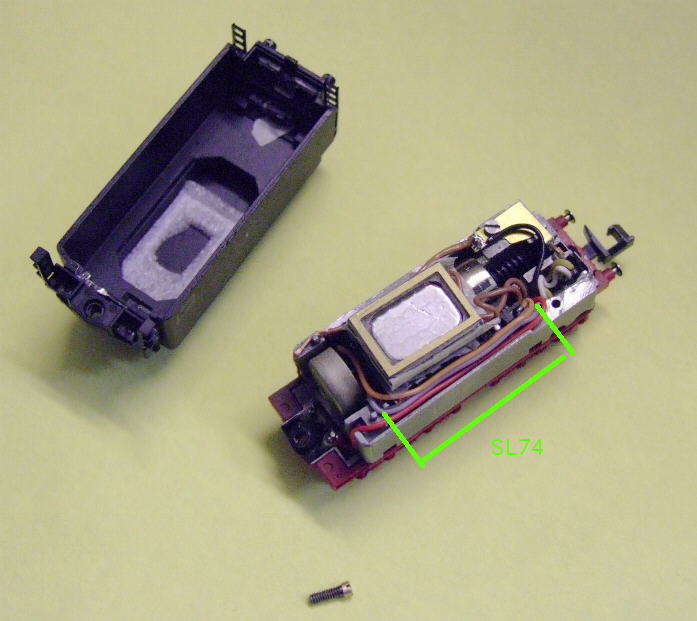

Beim Einbau des SL74 in den angetriebenen Tender einer Minitrix BR41/03/01
...Auch hier gewinnt man durch einen Motortausch ausreichend Platz für den Sounddekoder und
erhält mit dem Glockenankermotor einen höherwertigen Motor, für bessere Fahreigenschaften.
Der Dekoder steht also hochkant neben dem Motor.... auf der anderen Seite tut
sich sogar Platz für zusätzlichen Ballast auf.
In den Tendern für die BR41 kann man einen Maxon 8mm verbauen. In den Tendern der BR03/01 sollte man
einen schnellen 10mm Maxon verbauen um eine höhere Endgeschwindigkeit zu erreichen.
Mit SMD LEDs läßt sich ein weiß/rot Lichtwechsel im Tender realisieren.
Der Lautsprecher findet seinen Platz auf dem Motor. Selbst ein relativ kleines Resonazvolumen reicht
aus um genug "Krach" zu machen. Dieses Resonanzvolumen wird zwischen Lautsprecher und Gehäuse
(Kohlenkasten) eingeschlossen.
In der Lok ist der Einbau eines Funktionsdekoders vorgesehen für weitere Lichtspiele (Triebwerksbeleuchtung,...)
Einbau des Sounddekoders in die V160 von Brawa (noch ohne Bilder)
... ist sehr einfach... warum braucht FLM eine Doppellok für Sound ???
Der SL74 passt nach Entfernen der Schnittstellen Buchse und einer winzigen Ecke der Leiterplatte
in deren Dekoderausschnitt.
Einen neuen Motor braucht man hier auch noch nicht einmal... unter dem Motor wird ein rechteckiger
Ausschnitt in Lautsprechergröße gesägt.... (kleine Laubsägearbeit)
Lautsprecher einsetzen ... und schon ist man fertig - zumindest so ungefähr :-)
bei Gelegenheit mehr
