Maßstäbliche Weichen
PETAU Weichen

Reichsbahnweichen und Weichen nach anderen Vorbildern

Jens Emmermann 9.10.2006





  zurück zum Inhaltsverzeichnis



  • Diese Weiche größer (1:1 bei 360 dpi)

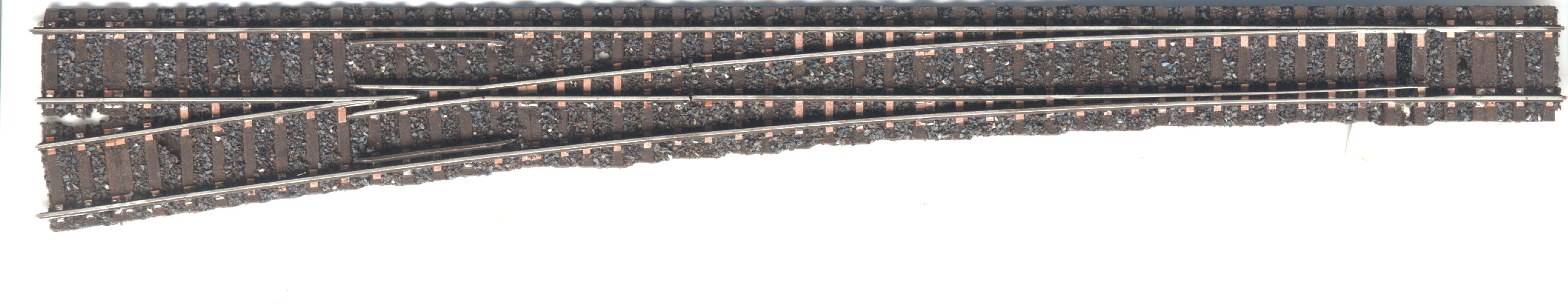

  • Die EW190 1:7,5 ist 21cm lang und darf beim Vorbild mit 40km/h im Abzweig befahren werden, wie schnell darf man wohl auf einer Modellbahnweiche der "Spielwaren-Industrie" fahren ? ( abknicken )

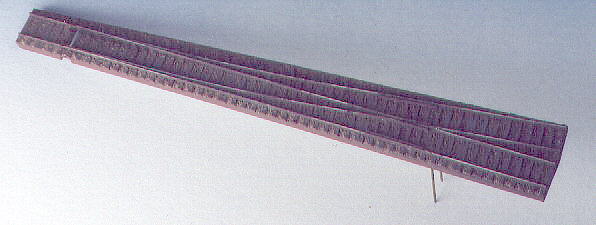

    Diese Weiche wurde separat auf einer 3mm starken ABS Kunststoffplatte aufgebaut, um die Weiche eventuell später als Ganzes der Anlage entnehmen zu können. Auf der Unterseite sind Steckkontakte vorgesehen.
    Modell und Foto: Steafan Loebisch


    Nach Überlegungen von Reinhard Hiller und J. Emmermann kam 1996 die Idee auf, den Weichenselbstbau im Maßstab 1:160 durch Bausätze von Reichsbahnweichen nach Originalplänen zu vereinfachen.
    Die Weichen sind in erster Linie für den stark am Vorbild orientierten Anlagenbau in Modulform gedacht.
    Mit den Bausätze werden folgende Ziele verfolgt:
    - Vereinfachungen des Selbstbaus
    - Verkürzung der Bauzeit
    - Präzisere Gleisgeometrie
    - Vorbildgetreueres Aussehen
    Der "Mindestradius" des Vorbildes beträgt 190m, hieraus ergeben sich im Modell 1.18m. Auf Modulen lassen sich dieser Radius und noch Größere noch relativ gut realisieren. So erreicht man eine Qualität, die in grösseren Maßstäben nur schwer zu realisieren ist.

    Hauptbestandteil dieser Bausätze ist eine Pertinax Leiterplatte, aus der die Schwellen in erhabener Lage herausgefräst sind. Auf Kupferplättchen, die die Kleineisengrundplatten nachbilden, werden Code 40 Schienenprofile ( Profilhöhe 1mm anstelle von 2mm beim Standardgleis) aufgelötet. Die dazu gehörenden Montageschablonen ermöglichen eine präzise Gleisgeometrie.

    Diese Weichen sind befahrbar mit Radsätzen nach NEM, da die volle Schienenhöhe des Code 40 Profils (1mm) für die Spurkränze zur Verfügung steht.

    Außerdem bilden die Weichen auch die Grundlage für einen richtigen fiNescale Betrieb in N ( Hierzu sind Radsätze mit anderen Abmaßen nötig: Spurkranzhöhe <=0,5mm; Breite des Spurkranzfußes 0,3mm; Radsatzinnenmaß 8,2mm ; empfohlene Radbreite 1,3mm ) .
    Sogar N-pur ist möglich!( maßstäbliche Räder : 0,9mm Radbreite und 0,25mm Spurkranzhöhe (Werte leicht aufgerundet))
    (Die "normalen" Radsätze lassen sich Umarbeiten - mit etwas Übung, auch ohne Drehbank !)
    Für den Finescalebetrieb müssen die Weichen bloß mit einem engeren Rillenmaß ( 0,5mm anstelle von 0,85mm nach NEM) gebaut werden. Dieses erleichtert sogar den Bau, weil die 0,5mm vorbildgetreuer sind und so weniger Kompromisse erfordern.

    "Normale" N-Bahner, die für Ihren ICE eine Schnellfahrweiche brauchen, können hierfür die kleine Einheitsweiche EW190 1:9 verwenden. Diese ist stattliche 22cm lang. Wer noch mehr Länge braucht kann z.B. eine EW1200 1:18,5 mit 50 cm Länge benutzen.

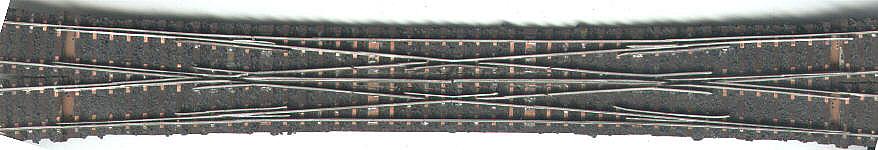

      DKW190 1:6,6

    Folgende Weichen sind erhältlich ( Stand 6.2003):


  • Bildübersicht (93k)

  •

    "EW100 1:4,444 oder 10°" (ohne Vorbild)
    EW 190 1:7,5
    EW 190 1:9
    EW 300 1:9
    EW 500 1:12
    EW 760 1:14
    EW1200 1:18,5

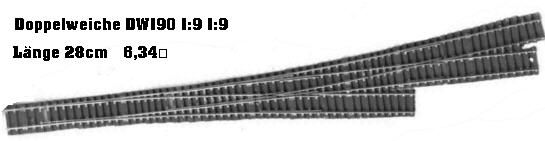

    DW 190 1:9 1:9
    DW 190 1:7,5 1:7,5 (Kombinationen mit 1:9 Winkeln moeglich)
    DKW 190 1:9 1:9
    DKW 190 1:6,6 (vermutlich derzeit nur in fiNescale baubar - siehe Bild)
    EKW 190 1:9 1:9
    Kr 1:4,444
    Kr 1:9
    sym ABW 215 1:4,8
    gerade Gleisstücke

    ein "Hosenträger" / doppelte Gleisverbindung mit 4* EW190 1:9 mit 4,50m Gleisabstand

    ein halber "Hosenträger" mit 2,25m Kreuzungsabstand (2*EW190 1:9 und Kr 1:4,444) Gleiswechsel mit EW 500 1:14 bei 4m Gleisabstand

    preußische Weichen

    EW8a 1:7 ( 140m )
    DW8a 1:7 (140m )
    DKW8a 1:7
    EW 8a 1:9 (245m)
    EW 1:9 (190m) (auf Anfrage)



    Meterspur: EW100 1:7
    Diese Weiche entspricht einem Reichsbahn (DR / HSB ) Vorbild.
    Generell koennen auch andere Weichentypen erstellt werden. Aufgrund des Fertigungsverfahren sind auch kleinere Stückzahlen bezahlbar.

    EW= einfache Weiche , DW= Doppelweiche , EKW= einfache Kreuzungsweiche
    DKW= doppelte Kreuzungsweiche , Kr = Kreuzung
    sym= symetrisch
    ABW = Außenbogenweiche

    Die Zahl hinter den Buchstaben gibt den Radius ( Vorbild) in Metern an.
    Das Verhältnis 1: x gibt die Endneigung ( Tangens des Verzweigungswinkels) an.
    Die Angaben "rechts" und "links" ( r/l) sind hier weggelassen.



    So ergibt sich für die 1:9 Verzweigung :     6,34°
    und für 1:7 ergeben sich:                           8,13°
    190m entsprechen in N                    118,75 cm
    140m entsprechen in N                       87,5  cm




    Kontaktadressen :
    (Informationen allgemein und zu Preis sowie Bezugsmöglichkeiten)

    Weichen N:

    Reinhard Hiller ; Am Kammerholz 2 ; 97525 Schwebheim

    Weichen und fiNescale:

    Jens Emmermann ; Upstedterstr. 25; 31167 Nette (Bockenem)
    email: finescale.n @ t-online . de

    Weichen in fiNescale und mehr:

    MaGo-finescale

    fiNescale Seite von Klaus Maaser mit Webshop
    für diverses Gleismaterial, Schienenprofile z.B. in Code40 und Zubehör für den feinen Modellbau
    MagGo-finescale

    Schienenprofile in Code 40 ( 1mm hoch ) gibt es alternativ auch bei:


  • Marsilius
